自定义函数节点

01

描述

自定义函数节点用于在 Shader Graph 中注入自定义 HLSL 代码。这样，您可在需要时提供额外的控制级别（例如，进行一些细粒度的优化）。可以使用 string 模式直接将较小的函数写入图形，或者引用外部的 HLSL include 文件。还可以使用 Custom Port Menu 在节点本身上定义自己的输入和输出端口。

如何使用

使用 Create Node Menu 创建 Custom Function 节点。默认情况下，新的自定义函数节点没有任何输入或输出端口。 在 Graph Inspector 中，打开 Node Settings 访问 Custom Function 和 Custom Port Menu 菜单。

02 03

Custom Function Menu

菜单项 描述
Inputs 用于定义节点输入端口的 Custom Port Menu。
Outputs 用于定义节点输出端口的 Custom Port Menu。
Type 函数类型选择器。选择 Choose File 引用外部文件，或选择 string 将函数直接输入节点。
Name 最终生成的代码中的自定义函数部分名称。后缀为函数类型 _half 或 _float。
Source 用于引用外部 HLSL include 文件的资源字段。仅在 File mode 模式下可用。
Body 输入 HLSL 代码的文本框。仅在 String 模式下可用。

通过字符串定义函数

如果选择 String 模式，图形将生成着色器函数。Name 字段定义生成的函数的名称，Body 字段定义生成的函数的内容。团结引擎将自动处理参数、大括号和缩进范围。在String 模式下，可以在 Body 字段中使用标记 $precision 而不是 half 或float。在处理节点时，团结引擎将根据该节点的精度将标记替换为正确的类型。

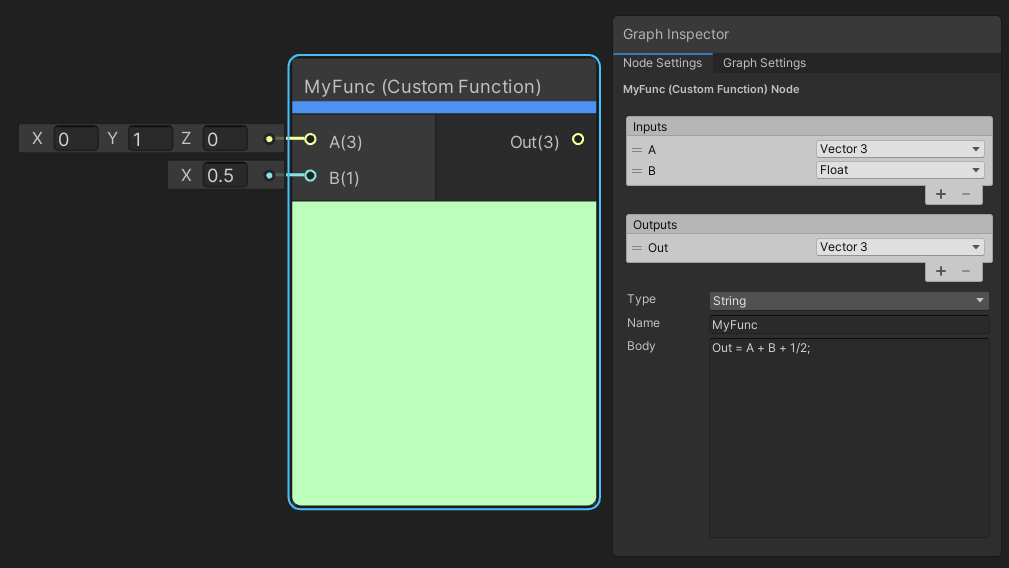

04

上图中的示例将生成以下函数：

void MyFunction_float(float3 A, float B, out float3 Out)
{
    Out  =  A + B + 1/2;
}

通过文件定义函数

如果选择 File 模式，图形将不会自动生成着色器函数。该模式在最终生成的着色器中注入 include 引用，并使用引用文件中的函数。Name 字段必须与所要调用的函数的名称匹配。Source 字段引用包含该函数的 HLSL 文件。

06

对自定义函数节点使用 File 模式时，必须手动设置函数的格式。为 Shader Graph 创建自定义函数时需要注意的一点是精度后缀。生成的代码会为函数名称附加精度后缀。您的 include 文件函数也必须附加所需的精度后缀（如下面的 _float 所示），或者包含多个带有 _float 和 _half 后缀的函数，但 Name 字段不得包含精度后缀。

//UNITY_SHADER_NO_UPGRADE
# ifndef MYHLSLINCLUDE_INCLUDED
# define MYHLSLINCLUDE_INCLUDED

void MyFunction_float(float3 A, float B, out float3 Out)
{
    Out = A + B;
}
# endif //MYHLSLINCLUDE_INCLUDED

File 模式在图形中使用自定义函数提供更大的灵活性。可以在函数范围之外定义 uniform 变量，如下面的矩阵所示。

//UNITY_SHADER_NO_UPGRADE
# ifndef MYHLSLINCLUDE_INCLUDED
# define MYHLSLINCLUDE_INCLUDED
float4x4 _MyMatrix;
void MyFunction_float(float3 A, float B, out float3 Out)
{
    A = mul(float4(A, 0.0), _MyMatrix).rgb;
Out = A + B;
}
# endif //MYHLSLINCLUDE_INCLUDED

可以在同一文件中定义多个函数，然后从引用的函数中调用这些函数。或者，也可以引用同一个文件，但使用不同自定义函数节点中的不同函数。

//UNITY_SHADER_NO_UPGRADE
# ifndef MYHLSLINCLUDE_INCLUDED
# define MYHLSLINCLUDE_INCLUDED
float3 MyOtherFunction_float(float3 In)
{
    return In * In;
}

void MyFunction_float(float3 A, float B, out float3 Out)
{
    A = MyOtherFunction_float(A);
    Out = A + B;
}
# endif //MYHLSLINCLUDE_INCLUDED

甚至可以包含其他一些包含其他函数的文件。

//UNITY_SHADER_NO_UPGRADE
# ifndef MYHLSLINCLUDE_INCLUDED
# define MYHLSLINCLUDE_INCLUDED
# include "Assets/MyOtherInclude.hlsl"
void MyFunction_float(float3 A, float B, out float3 Out)
{
    A = MyOtherFunction_float(A);
    Out = A + B;
}
# endif //MYHLSLINCLUDE_INCLUDED

重用自定义函数节点

自定义函数节点本身就是一个单节点实例。如果希望重用相同的自定义函数而不重新创建输入、输出和函数引用，请使用子图形。子图形会显示在 Create Node Menu 菜单中，可以共享或重用自定义函数。

11

可以直接在子图形中创建自定义函数，也可以右键单击现有的自定义函数节点并选择 Convert to Sub Graph。请使用 Graph Inspector 和 Custom Port Menu 添加相应的输入和输出端口。此后，即可根据需要多次重用自定义函数，甚至在其他子图形中重用。

使用纹理线

从版本 10.3 开始，Shader Graph 有五个新的数据结构，以确保自定义函数节点 (CFN) 和 SubGraph 以一致的方式从纹理线输入和输出数据。新结构还使 SamplerState 可以在 GLES2 平台进行编译，并通过 myInputTex.samplerstate和myInputTex.texelSize 访问与纹理关联的数据。

四种结构用于纹理类型，一种用于采样器状态：

  • UnityTexture2D
  • UnityTexture2DArray
  • UnityTexture3D
  • UnityTextureCube
  • UnitySamplerState

在此更改后，您使用早期版本的 Shader Graph 创建的 CFN 可以继续使用。作为自动更新的一部分，团结引擎将它们转换为新的 Bare 节点类型。此类型复制了旧的输入和输出行为。所有其他类型则会传递新结构。

但是，您应该手动升级生成纹理或采样器状态输出类型的 CFN，以确保它们的行为一致，并获得新设计的好处。在 10.3 或更高版本中打开 Shader Graph 时，团结引擎会用警告标记这类过时的自定义函数节点。

如何升级

  1. 将所有输入和输出类型从 Bare 改为 non-Bare。

    • String 类型：确保您的 HLSL 字符串已经使用了团结引擎的纹理访问宏（例如SAMPLE_TEXTURE 2D）。
    • File 类型：在函数参数中用新的结构类型（如 UnityTexture2D）替换 Bare 类型（如 Texture2D）。

  2. 如果您的 HLSL 代码使用特定于平台或非标准的纹理操作，则需要转换访问纹理的方式方可使用该结构。例如，myInputTex.GetDimensions (...) 会变成 myInputTex.tex.GetDimensions (...)

从版本 10.3 开始，您可以通过 myInputTex.samplerstate 和 myInputTex.texelSize 访问与纹理关联的数据。
