大多数情况下,在着色器中采样纹理时,纹理采样状态应来自纹理设置;本质上,纹理和采样器会耦合在一起。使用 DX9 风格的着色器语法时,这是默认行为:

sampler2D _MainTex;
// ...
half4 color = tex2D(_MainTex, uv);

使用 HLSL 关键字 sampler2D、sampler3D 和 samplerCUBE 可声明纹理和采样器。

大部分情况下,这是您想要的结果,而且在较旧的图形 API (OpenGL ES) 中,这是唯一受支持的选项。

单独的纹理和采样器

很多图形 API 和 GPU 都允许使用的采样器数量少于纹理,而耦合的纹理+采样器语法可能不允许编写更复杂的着色器。例如,Direct3D 11 允许在单个着色器中最多使用 128 个纹理,但最多仅允许使用 16 个采样器。

Unity 允许使用 DX11 风格的 HLSL 语法来声明纹理和采样器,但需要通过一个特殊的命名约定来让它们匹配:名称为“sampler”+TextureName 格式的采样器将从该纹理中获取采样状态。

以上部分中的着色器代码片段可以用 DX11 风格的 HLSL 语法重写,并且也会执行相同的操作:

Texture2D _MainTex;
SamplerState sampler_MainTex; //"sampler"+"_MainTex"
// ...
half4 color = _MainTex.Sample(sampler_MainTex, uv);

但这样一来,就可以编写着色器来重复使用其他纹理中的采样器,同时采样多个纹理。在以下示例中,采样了三个纹理,但仅一个采样器用于所有这些纹理:

Texture2D _MainTex;
Texture2D _SecondTex;
Texture2D _ThirdTex;
SamplerState sampler_MainTex; //"sampler"+"_MainTex"
// ...
half4 color = _MainTex.Sample(sampler_MainTex, uv);
color += _SecondTex.Sample(sampler_MainTex, uv);
color += _ThirdTex.Sample(sampler_MainTex, uv);

但是请注意,DX11 风格的 HLSL 语法在某些较旧的平台(例如,OpenGL ES 2.0)上无效,请参阅着色语言以了解详细信息。您可能希望指定 #pragma target 3.5(请参阅着色器编译目标)以避免较旧的平台使用着色器。

Unity 提供了一些着色器宏帮助您使用这种“单独采样器”方法来声明和采样纹理,请参阅内置宏。以上示例可以采用所述的宏重写为下列形式:

UNITY_DECLARE_TEX2D(_MainTex);
UNITY_DECLARE_TEX2D_NOSAMPLER(_SecondTex);
UNITY_DECLARE_TEX2D_NOSAMPLER(_ThirdTex);
// ...
half4 color = UNITY_SAMPLE_TEX2D(_MainTex, uv);
color += UNITY_SAMPLE_TEX2D_SAMPLER(_SecondTex, _MainTex, uv);
color += UNITY_SAMPLE_TEX2D_SAMPLER(_ThirdTex, _MainTex, uv);

以上代码将在 Unity 支持的所有平台上进行编译,但会在 DX9 等旧平台上回退到使用三个采样器。

内联采样器状态

除了能识别名为“sampler”+TextureName 的 HLSL SamplerState 对象,Unity 还能识别采样器名称中的某些其他模式。这对于直接在着色器中声明简单硬编码采样状态很有用。例如:

Texture2D _MainTex;
SamplerState my_point_clamp_sampler;
// ...
half4 color = _MainTex.Sample(my_point_clamp_sampler, uv);

名称 “my_point_clamp_sampler”将被识别为应该使用点(距离最近)纹理过滤和钳制纹理包裹模式的采样器。

采样器名称被识别为“内联”采样器状态(全都不区分大小写):

*“Point”、“Linear”或“Trilinear”(必需)设置纹理过滤模式。

*“Clamp”、“Repeat”、“Mirror”或“MirrorOnce”(必需)设置纹理包裹模式。

* 可根据每个轴 (UVW) 来指定包裹模式,例如"ClampU_RepeatV"。

*“Compare”(可选)设置用于深度比较的采样器;与 HLSL SamplerComparisonState 类型和 SampleCmp/SampleCmpLevelZero 函数配合使用。

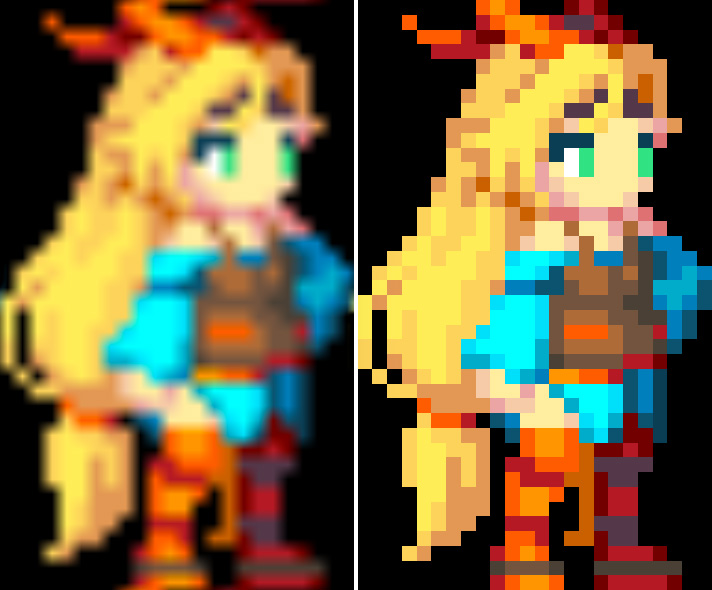

以下是分别使用 sampler_linear_repeatsampler_point_repeat 采样器状态进行纹理采样的示例,说明了如何通过名称控制过滤模式:

以下是分别使用 SmpClampPointSmpRepeatPointSmpMirrorPointSmpMirrorOncePointSmp_ClampU_RepeatV_Point 采样器状态的示例,说明了如何通过名称控制包裹模式。在上一个示例中,为水平轴 (U) 和垂直轴 (V) 设置了不同的包裹模式。在任何情况下,纹理坐标的范围都是从 –2.0 到 +2.0。

就像单独的纹理+采样器语法一样,某些平台不支持内联采样器状态。目前在 Direct3D 11/12、PS4、XboxOne 和 Metal 上实现了内联采样器状态。

请注意,大部分移动端 GPU/API 上不支持“MirrorOnce”纹理包裹模式,并将在不支持的情况下回退到 Mirror 模式。
