Animation 节点介绍

动画节点仅在 AnimGraph 中使用，输出为姿势（Pose），连接至 Output 节点可将姿势应用于角色。AnimGraph 主要包含 Clip、Blend、BlendMask、Controller、StateMachine、RigGraph、IK、Retarget 等节点类型。本节介绍除 RigGraph、IK 和 Retarget 之外的动画节点。

---

Clip 节点

对应 AnimationClip 资产，用于播放单一动画片段。

节点样式：

功能特性：

• 可设置播放速度（Speed）和足部 IK（FootIK）
• 底部进度条在播放时会实时更新
• 支持从资产库拖拽 AnimationClip 到图中直接创建节点：

属性面板：
通过 Inspector 可配置动画片段及其他参数，包含预览功能：

---

Blend 系列节点

Blend Two

混合两个输入姿势（Pose），通过 Alpha 值（0–1）控制混合权重：

• Alpha：B 端口的权重
• A 端口权重 = 1 - Alpha

Blend Multi

混合多个输入姿势，每个姿势可独立设置权重：

操作方式：

• 右键点击节点可增删输入端口：

• Inspector 中可启用权重归一化（Normalize）：


Blend Tree

基于参数动态混合多个子运动：

属性面板：
通过 Inspector 设置混合类型、参数和运动列表：

混合类型：

1. Simple 1D：单参数混合

2. Simple Directional 2D：二维参数混合

BlendTree 管理：

• 可在 Motion List 中增删/修改子运动
• 可在 Preview Parameter 中修改用于预览混合结果的参数，在 Preview 窗口中实时预览混合结果，此处的设置仅用于预览
• BlendTree 节点的输入端口 ParameterX 和 ParameterY 可以与输出 float 类型的节点相连，作为用于播放的混合参数
• 勾选框 UseAsset 用于切换使用模式
  • 没有勾选 UseAsset 时，使用常规编辑模式，可自定义编辑 BlendTree 所有属性
  • 勾选 UseAsset 时，使用只读资产模式，可以选择 TBlendTree 资产，在只读模式下应用资产属性

Apply Additive

在 Base 端口连接的动画的基础上，以 additive 模式叠加 Additive 端口连接的动画，Alpha 端口设置叠加权重。

Additive 端口连接的动画需要在动画的Import Settings -> Animation -> Additive Type 中设置 additive 类型：

• Additive Type
  1. No Additive：直接使用原动画作为 Additive 模式动画，不做处理
  2. Local Space：原动画相对于指定参考姿势的相对变化量作为 Additive 模式动画
• Base Pose Type
  1. Avatar Reference Pose：使用 AnimGraph 使用的 Avatar 资产的默认静止姿势作为参考姿势
  2. Frame from this Animation：使用原动画的某一帧作为参考姿势
     • Reference Frame Index：指定帧序号
  3. Selected Animation Frame：使用指定动画的某一帧作为参考姿势
     • Additive Reference Clip：指定参考动画
     • Reference Frame Index：指定帧序号

---

LayerMixer (BlendMask) 节点

在 BlendMulti 基础上增加骨骼遮罩（AvatarMask）和混合模式选项：

核心特性：

• 第 0 个 Pose 作为基础姿势
• 支持层级混合（自上而下）

操作方式：

• 右键增删输入端口：

属性配置：
通过 Inspector 设置骨骼遮罩和混合模式：

混合模式：

• Additive（叠加）：将当前姿势叠加到前一结果
• Overwrite（覆盖）：直接覆盖骨骼数据

以下是一个较为完整的BlendMask功能，基本动作(Pose 0)是一个状态机，里面的motion是全身动作，而Pose1和Pose2是上半身的动作，和攻击动作

---

Controller 节点

用于兼容 AnimatorController Asset：

创建方式：

• 拖拽 AnimatorController 到图中
• 通过搜索栏创建

参数同步： Inspector 中可将 Controller 参数同步到 AnimGraph：

⚠️ 同名但类型不同的参数会触发警告

AnimationGraph 中 StateMachineBehavior 的特殊处理

函数命名规范

在 AnimationGraph 环境下使用 StateMachineBehavior 时，所有状态回调函数需要遵循特殊命名规则：

标准函数名	AnimationGraph 专用函数名
OnStateEnter	OnAGStateEnter
OnStateExit	OnAGStateExit
OnStateUpdate	OnAGStateUpdate
OnStateMove	OnAGStateMove
OnStateIK	OnAGStateIK
OnStateMove	OnAGStateMove
OnStateMachineEnter	OnAGStateMachineEnter
OnStateMachineExit	OnAGStateMachineExit

参数变更说明

函数签名需要做以下调整：

1. 首个参数类型变更：

2. 原类型：Animator

3. 新类型：GameObject

4. 其他参数保持不变

代码示例对比

// 标准实现
override public void OnStateExit(Animator animator,
                              AnimatorStateInfo stateInfo,
                              int layerIndex)
{
    // 实现代码
}

// AnimationGraph 专用实现
override public void OnAGStateExit(GameObject gameObject,
                                AnimatorStateInfo stateInfo,
                                int layerIndex)
{
    // 实现代码
}

⚠️ 重要注意事项

1. 函数前缀要求
   • 必须严格按照规范添加 AG 前缀（如 OnAGStateEnter）
   • 缺少前缀将导致状态回调无法被触发
2. 参数使用说明
   • gameObject 参数提供对关联游戏对象的访问
   • 如需获取 AnimGraphManager 组件，可通过 gameObject.GetComponent<AnimGraphManager>() 获取
3. 环境限制
   • 此套命名规范专为 AnimationGraph 组件设计
   • 传统 Animator 仍需使用之前的函数命名方式

---

StateMachine 节点

通过状态机响应输入，实现基于参数的状态切换：

操作指南：

1. 重命名：双击节点（间隔一定时间）可编辑名称

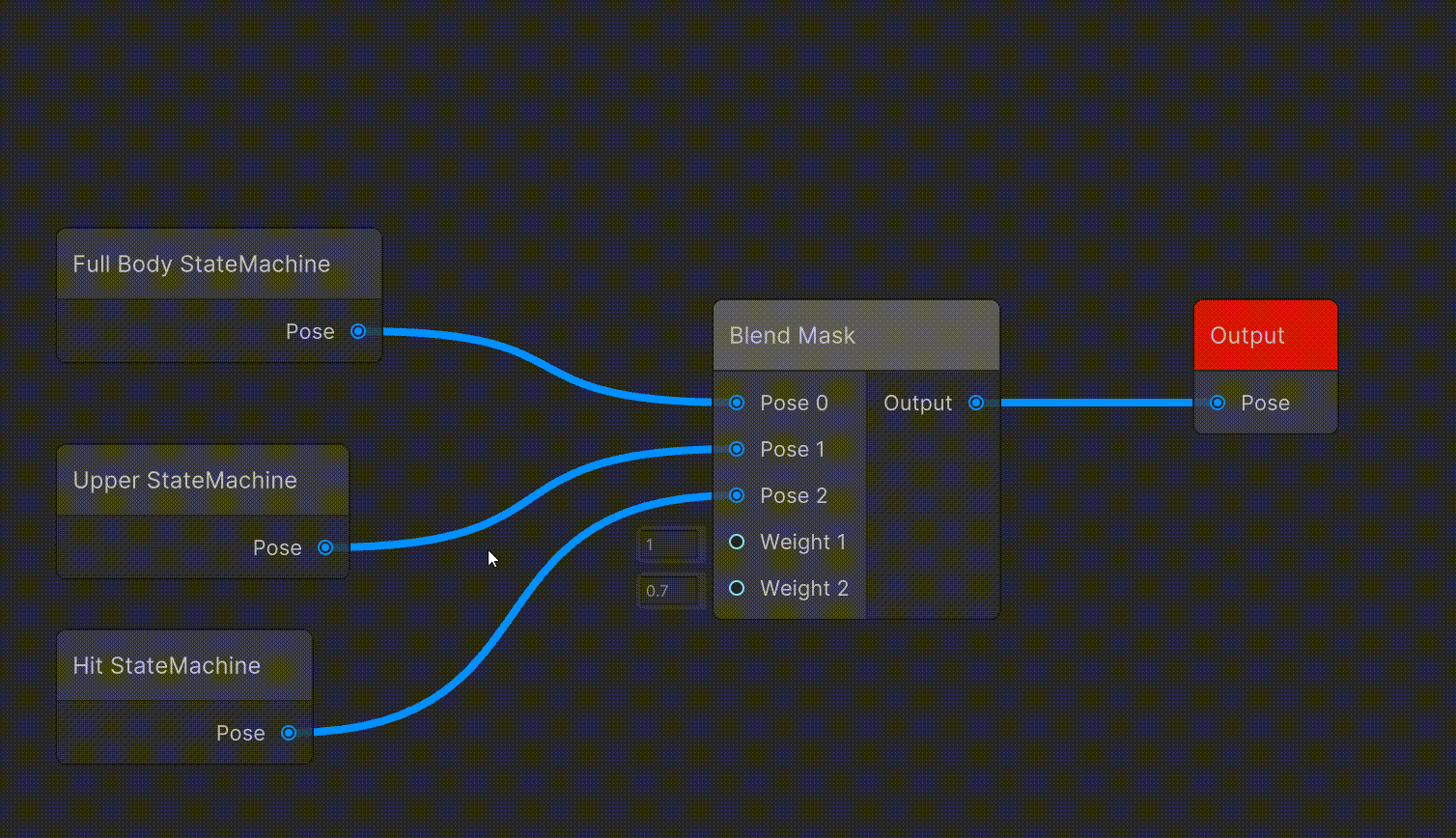

2. 编辑状态机：双击进入子图编辑界面

Constraints 节点

骨骼约束节点用于在动画流中，将目标骨骼（被约束骨骼）的 Position、Rotation 或 Scale 与源骨骼保持一致。通过该节点，可以实现被约束骨骼随源骨骼的变换而动态更新。

⚠️ 注意：目标骨骼与源骨骼必须统一绑定在同一个 Avatar 中

可选约束类型

可添加约束类型共有以下六种，每种约束均可重复添加

约束类型	说明
PositionConstraint	约束骨骼的Position，相对于一个或多个源骨骼混合的Position
RotationConstraint	约束骨骼的Rotation，相对于一个或多个源骨骼混合的Rotation
ScaleConstraint	约束骨骼的Scale，相对于一个或多个源骨骼混合的Scale
AimConstraint	约束骨骼的Rotation，使其朝向一个或多个源骨骼混合的Position
LookAtConstraint	约束骨骼的Rotation，使其朝向一个或多个源骨骼混合的Position，简化的AimConstraint
ParentConstraint	约束骨骼的Position和Rotation，使其表现为源骨骼的子对象

• 上述约束类型与同名组件功能保持一致，部分内容可参考对应的组件

属性面板

参数列表

节点提供以下两类参数：

节点参数

参数	说明
Bone To Constrain	需要被约束的骨骼，可选择场景中存在的骨骼，所选骨骼必须绑定于Avatar中
Node Weight	节点约束的Pose与输入Pose之间混合的权重
Position Axis	节点约束的Position轴, 仅在包含PositionConstraint或ParentConstraint时显示
Rotation Axis	节点约束的Rotation轴，仅在包含RotationConstraint、LookAtConstraint、AimConstraint或ParentConstraint时显示
Scale Axis	节点约束的Scale轴，仅在包含ScaleConstraint时显示
Constraints	节点应用的约束，选中某一约束后在面板下方显示该约束的设置参数
Constraint Name	约束的名字
Constraint Type	约束的类型
Constraint Weight	约束的权重，约束Transform相同分量的Constraints会权重归一化，如RotationConstraint、LookAtConstraint和AimConstraint都存在时，它们的权重会统一归一化；当约束Transform相同分量的Constraints的权重和小于1时，保持原始权重值

约束参数

参数	持有该参数的约束	说明
Maintain Offset	All	是否使该约束保持默认Pose下的偏移
Constraint Axis	除 LookAtConstraint	该约束可影响的轴
Sources	All	源骨骼及其权重，同一约束的所有源骨骼的权重会归一化
Use World Up Object	LookAtConstraint	决定World Up Vecotr该如何计算。当设置为 true 时，约束使用 World Up Object 来计算 World Up Vecotr。当设置为 false 时，约束使用世界 Y 轴作为 WorldUpVecotr
Roll	LookAtConstraint	旋转世界 Y 轴 Roll 度作为 Up Vector
World Up Object	LookAtConstraint 和 AimConstraint	计算 WorldUpVecotr
Aim Vector	AimConstraint	受约束对象朝向的轴
Up Vector	AimConstraint	Up Vector 控制约束对象绕 Aim Vector的旋转。它定义在约束对象的局部空间中
World Up Type	AimConstraint	决定 World Up Vector 的计算方式，参考AimConstraint.WorldUpType
World Up Vector	AimConstraint	当 World Up Type 为 AimConstraint.WorldUpType.Vector 或 AimConstraint.WorldUpType.ObjectRotationUp 时使用的 World Up Vecotr

特性

• 可端口化：除约束类型和约束名字，其余参数均可端口化

• 在属性上点击右键弹出 Show As Port 菜单，点击即可端口化，再次点击可取消端口化

• 端口化的参数将由图逻辑控制，无法在 Inspector 中手动修改

注意事项

• 单个约束效果等同于同名组件的效果；多个约束会混合叠加，产生综合效果
• 多个影响 Rotation 约束的叠加效果会受到添加顺序影响
• 当约束中包含ParentConstraint时，其他类型的约束均会失效，只应用ParentConstraint的约束效果
• 如果运行时更改了被约束骨骼，而之前的骨骼未被输入动画控制，则该骨骼会被重置为 Avatar 中的默认姿势
