Visual Effect Graph 窗口

Visual Effect Graph 窗口是 Visual Effect Graph 的主窗口。您可以在此处编辑 Visual Effect Graph 资源和 Subgraph 资源。该窗口显示一个工作区，其中包含Visual Effect Graph 资源 包含的 Systems、Contexts 和 Operators。

VisualEffectGraph-Window

打开 Visual Effect Graph 窗口

要打开 Visual Effect Graph 窗口，您可以使用以下任一方法：

  • 在 Project 窗口中，双击 Visual Effect Graph 资源或 SubGraph 资源。您还可以单击相应资源的 Inspector 窗口中的 Open 按钮。这会将您打开的资源连接到窗口。 *在 Visual Effect 组件的 Inspector 窗口中，单击 Asset Template 属性旁边的 Edit 按钮。这会将分配给 Asset Template 的 Asset 连接到窗口。
  • 在菜单中，选择 Window > Visual Effects > Visual Effect Graph。这将打开一个空的 Visual Effect Graph 窗口，因此您需要打开 Visual Effect Graph 资源才能使用编辑器。

Visual Effect Graph 窗口布局

在 Visual Effect Graph 窗口中，有多个区域和面板。

VisualEffectGraphWindow

  • Toolbar 工具栏 （红色）：此栏包含全局影响 Visual Effect Graph 的控件。这包括指定 Unity 何时编译 Visual Effect Graph 的控件，以及用于显示/隐藏某些面板的控件。
  • Node Workspace 节点工作区 (绿色) : 您可以在此处查看和编辑 Visual Effect Graph。
  • Blackboard 面板 (蓝色) : 此面板显示 Visual Effect Graph 使用的属性。
  • VFX Control (紫色) : 此面板显示当前连接的游戏对象的控件。

Toolbar 工具栏

Visual Effect Graph 窗口工具栏包含对 Visual Effect Graph 资源进行操作的功能。

Toolbar

项目 描述
Save
操作 : 使用此按钮可保存当前打开的 Visual Effect Graph 及其子图形。
下拉列表:

• Save as…: 将 Visual Effect Graph 保存在指定的名称和/或位置下。
• Show in Inspector: 将 Visual Effect Graph 的资产聚焦在 Inspector 中。
Compile
操作 : 重新编译打开的 Visual Effect Graph。
下拉列表:

• Auto Compile: 自动编译 Visual Effect Graph。
• Auto Reinit: 当 Spawner 或 Init 上下文中的值发生更改时，自动重新初始化附加的组件。
• Prewarm Time: 指定用于 Auto Reinit 的预热持续时间。如果 VFX 已经具有运行时预热，则会忽略此设置。
•Runtime Mode: 强制优化编译，即使编辑器处于打开状态。
• Shader Debug Symbols: 在 Unity 编译创作的 VFX 资源时强制生成着色器调试符号。
• Shader Validation: 在重新编译效果时强制进行着色器编译，即使没有可见的视觉效果也是如此。这将显示场景中的 Shader 错误。
Auto Attach
Toggle: 切换 Auto Attachment 面板的可见性。通过 Auto Attachment 面板，您可以通过在 Hierarchy 中选择打开的 Visual Effect Graph 来将其附加到游戏对象。将视觉效果附加到游戏对象后，它将启用 VFX Control 面板中的 Visual Effect 控件，并允许您在 Scene 视图中调整小工具。
Lock Toggle: 切换自动附件的锁定/解锁。如果将切换开关设置为 unlocked，则可以通过选择 Hierarchy 中的项将打开的 Visual Effect Graph 附加到游戏对象。如果将切换开关设置为 locked - 当前连接的游戏对象将变为锁定状态，并禁用自动连接。然后，无法通过选择 Hierarchy 中的项来附加 Visual Effect Graph。您可以在 Auto Attach 面板的对象选取器中手动保持锁定并更改附件。
Blackboard
Toggle: 切换 Blackboard 面板的可见性。
VFX Control
Toggle: Toggles the visibility of the VFX Control.

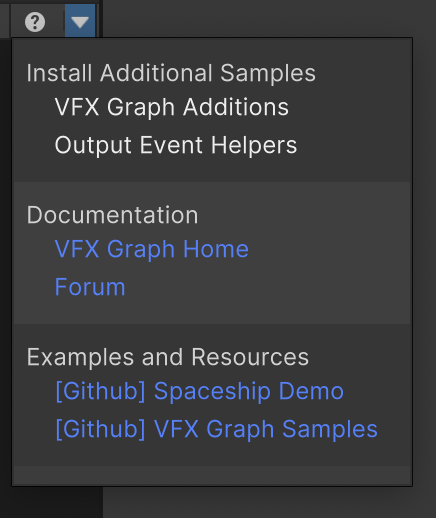

Help
Toggle: 打开 Visual Effect Graph 手册.

下拉列表:

VFX Graph Additions: 安装使用 Visual Effect Graph 制作的预制视觉效果和实用程序操作符。其中包括 Bonfire、Lightning、Smoke 和 Sparks 效果示例。还有各种运算符和子图块：

• Get Strip Progress: 计算 0 到 1 范围内条带中粒子进度的子图。您可以使用它来对曲线和渐变进行采样，以根据条带的进度修改条带。

• Encompass (Point):一个子图，它扩大 AABox 的边界以包含一个点。

• Degrees to Radians and Radians to Degrees: 可帮助您在图表中转换弧度和度数的子图。

Output Event Helpers: 此版本的 Visual Effect Graph 在 OutputEvent 帮助程序示例中引入了新的帮助程序脚本，以帮助您设置 OutputEvents：

• Cinemachine Camera Shake:一个输出事件处理程序脚本，可通过 Cinemachine Impulse Source, ，在给定的输出事件上。

• Play audio: 一个 Output Event Handler 脚本，用于在给定输出事件上播放单个 AudioSource。

• Spawn a Prefab: 一个输出事件处理程序脚本，用于在给定输出事件上生成预制件 （从池中管理）。它使用 position、angle、scale 和 lifetime 来定位预制件，并在延迟后将其禁用。要同步其他值，您可以在 Prefab 中使用其他脚本：

• Change Prefab Light: 演示如何将光源与效果同步的示例。

• Change Prefab RigidBody Velocity:演示如何将 RigidBody 速度的更改与效果同步的示例。

• RigidBody: 一个输出事件处理程序脚本，用于对给定输出事件上的RigidBody 更改力或速度。

• Unity Event: 在给定输出事件上引发 UnityEvent 的输出事件处理程序。

• VFX Graph Home: 打开 Visual Effect Graph 主页。

• Forum: 打开 Visual Effect Graph 子论坛。

• [Github] Spaceship Demo: 打开 AAA 级可播放广告第一人称演示存储库，其中展示了使用 Visual Effect Graph 制作并使用高清渲染管道渲染的效果。

• [Github] VFX Graph Samples: 打开一个存储库，其中包含使用 Visual Effect Graph 制作的示例场景和视觉效果。
Version Control
操作: 启用 Version Control，则这些按钮将变为可用。单击 main 按钮可查看您在资源文件中所做的更改。

下拉列表:

• Get Latest: 使用存储库中的最新更改更新资源文件。
• Submit: 将资源的当前状态提交到版本控制系统。
• Revert: 放弃您对资源所做的更改。

Node Workspace 节点工作区

Node workspace （节点工作区） 是工具栏下方的区域。您可以在此处导航和编辑图表。Node 工作区还包含 Blackboard 和 Target VisualEffect GameObject 面板。

Blackboard 面板

Blackboard 是一个面板，允许您管理 Visual Effect Graph 使用的属性。它是一个浮动面板，独立于当前 Workspace 视图的缩放和位置。窗口始终将此面板显示在 Node Workworks 中的 Nodes 之上。

要调整此面板的大小，请单击任何边缘或角落并拖动。要重新定位此面板，请单击面板的标题并拖动。

有关更多信息，请参阅 Blackboard。

VFX Control

VFX Control （VFX 控制面板） 显示它当前附加到的游戏对象的控件。它使您能够：

它是一个浮动面板，独立于当前 Workspace 视图的缩放和位置。窗口始终将此面板显示在 Node Workworks 中的 Nodes 之上。

要调整此面板的大小，请单击任何边缘或角落并拖动。要重新定位此面板，请单击面板的标题并拖动。

使用 Node Workspace 节点工作区

工作区导航

Node Workspace 的导航控件类似于其他基于图形的 Unity 功能使用的导航控件：

在 graph 中移动：

  • 中键单击并拖动。
  • 按住 Alt 键，单击并拖动。

使用以下方式进行放大和缩小：

  • 放大，请向上滚动鼠标滚轮。
  • 缩小，请向下滚动鼠标滚轮。

选择元素：

  • 要单独选择元素，请单击它们。
    • 要在当前选择中添加或删除元素，请按住 Ctrl 键并单击它。
  • 要创建选择矩形，请在空白区域单击并拖动。这将选择矩形接触的每个元素。
    • 您可以使用选择矩形在当前选择中添加/删除元素。为此，请按住 Ctrl 键并使用上述方法创建新的选择矩形。
  • 要创建选区选框，请按住 Shift 键，在空白处单击，然后拖动以创建路径。这将选择路径/选框接触的每个元素。
  • 要清除当前选择，请单击空白区域。

重点

  • 要专注于特定节点/节点组，请选择 节点 并按 F 键。
  • 要关注整个图表，请清除当前选择并按 F 键。

复制, 剪切, 粘贴, 复制元素:

  • 右键单击一个元素或一组元素，以打开显示相关命令的菜单。
  • 键盘快捷键：
    • copy复制: Ctrl+C.
    • 剪切: Ctrl+X.
    • 粘贴: Ctrl+V.
    • Duplicate复制: Ctrl+D.
    • Duplicate with edges: Ctrl+Alt+D.

添加 graph 元素

要添加图形元素，您可以使用以下任一方法：

  • 右键单击菜单 ：右键单击以打开菜单，选择 添加节点，然后从菜单中选择要添加的节点。此操作与上下文相关，基于光标下方的元素，并且仅为您提供兼容的图形元素。
  • 空格键菜单 ：此快捷方式相当于右键单击，然后选择 Add Node 添加节点。
  • 交互式连接 ：从端口（属性或工作流）创建边缘时，拖动边缘并释放单击到空白区域以显示节点菜单。此操作与上下文相关，具体取决于源端口的类型，并且仅为您提供可以连接到的兼容图形元素。

操作 graph 元素

您可以在工作区中操作图形元素 ：

移动元素

  • 要在工作区中移动元素，请左键单击元素的标题，将元素拖动到新位置，然后释放鼠标按钮。
  • 要在 Context 中移动 Blocks 或将其移动到另一个 Context，请单击 Block 的标题，将 Block 拖动到新位置，然后松开鼠标按钮。

调整元素大小

某些元素（如 Sticky Notes）支持调整大小。为此，请单击任何边缘或角落，拖动直到达到所需的元素大小，然后松开鼠标按钮。
